固定防爆类

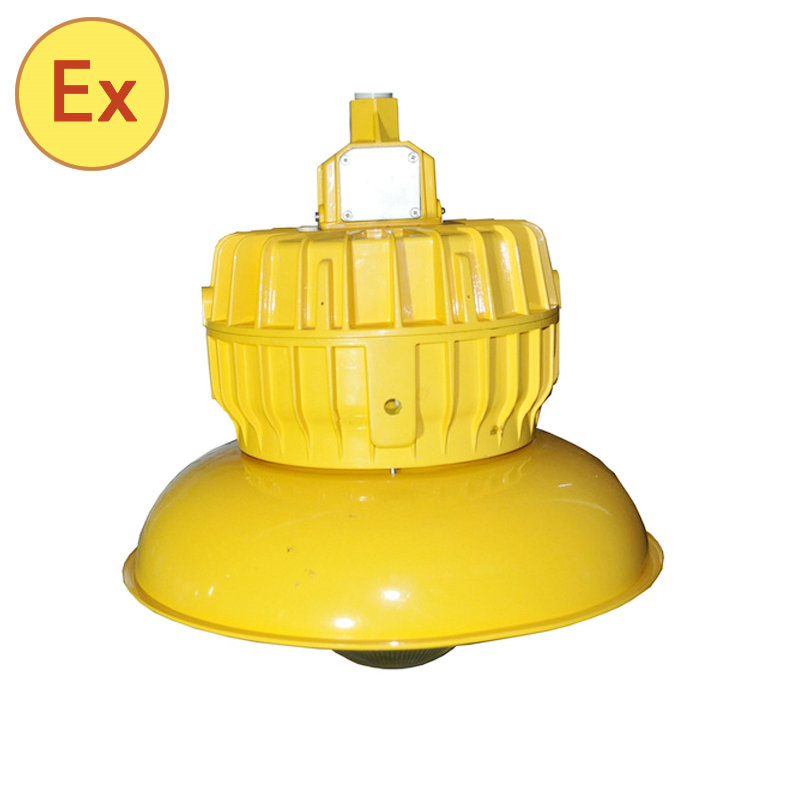

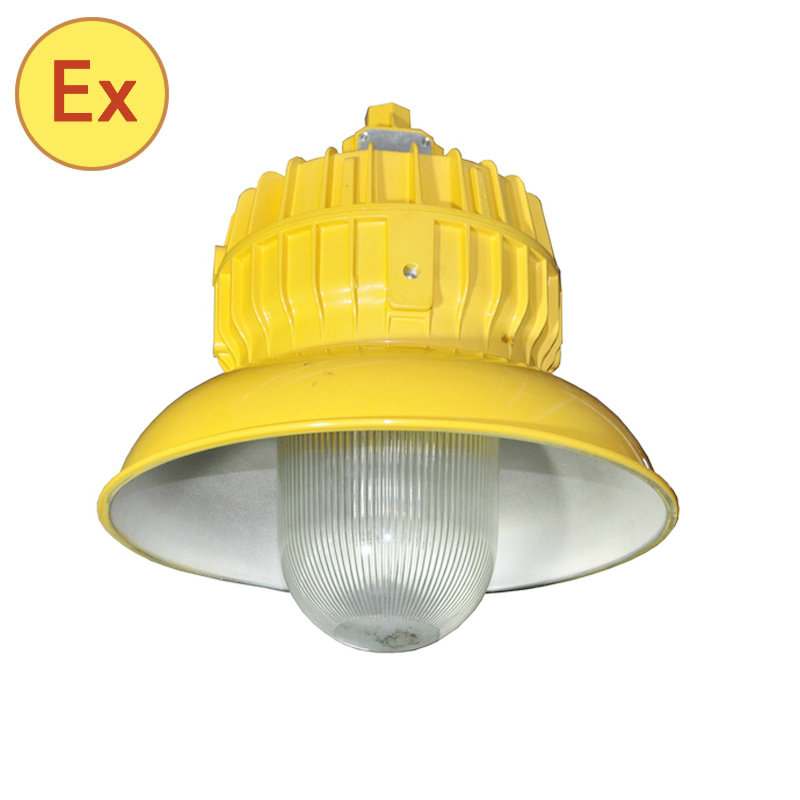

  • ·产品型号:BPC8710防爆平台灯
  • ·安装方式:吊链式、吸顶式、法兰式、弯杆式、吊杆式、护栏式、壁式
  • ·应急功能:充电时间24h,应急启动时间0.3s,应急照明时间90分钟。
  • ·防护等级:IP65
  • ·防腐等级:WF2
  • 适用范围
  • 性能特点
  • 技术参数
  • 使用方法
  • 注意事项
  • 品质保证

适用于石油、石化、船舶等易燃易爆场所。 适用于各种装置区、管线区、车间、中转站、联合站等做固定照明。

  隔爆型最高防爆等级,可在易燃易爆危险场所安全可靠工作。
  采用高强度气体放电灯作光源,光效高,使用寿命长。
  运用先进的光学和照明原理优化设计的透明件,光线柔和,照度均匀,无眩光,有效减缓了工作人员的视觉疲劳。
  采用一体化全密性结构设计及最新表面处理技术,不变色,不生锈,能防水和雨淋,可在高温潮湿和各种腐蚀性等恶劣环境下长期使用。
  外壳采用高强度铝合金材料,外壳防护等级高达IP65,具有抗强力碰撞和冲击能力。
  外形美观,安装操作简单方便。
额定电压 AC220V  50Hz
防爆标志 Ex d IIC T4/T6
功率因数 大于0.9
防护等级 IP65
防腐等级 WF2
绝缘等级 I
进线口螺纹及电缆尺寸 G3/4"、φ8~φ14mm
外形尺寸 φ389x421
重量 8.35Kg

配用光源:
订货编号 配用光源 额定功率 光通量 平均使用寿命
BPC8710-J70 MH 70 5500 10000
BPC8710-J100 MH 100 9000 10000
BPC8710-J150 MH 150 13000 10000
BPC8710-N70 HPS 70 6000 28500
BPC8710-N100 HPS 100 9600 28500
1、根据工作现场的实际照明需要,确定灯具的安装位置和方式,然后按灯具到220V电源接点的距离备好相应长度的三芯电缆线(如采用钢管布线则将三芯电缆线引入钢管至灯具安装处)。
   2、卸下接线盒上有 开/锁'标识的侧板,从包装盒内取出安装配件,包装密封圈、垫片和接头(带紧定螺钉),若灯具采用吸顶式安装,则还有吊顶式转换接头(带紧定螺钉)和3/4寸转换接头。
  (1)、竖直吊顶式安装:先将接头穿过电缆,旋入钢管,拧紧紧定螺钉,然后将电缆依次穿过垫片、密封圈直至接线盒内(预留出一定长度的电缆方便接线),再将灯体与接头拧紧,拧紧紧定螺钉。
  (2)、吸顶式安装:将3/4寸式转换接头旋入吊顶式转换接头,接头旋入3/4寸转换接头,分别拧紧紧定螺钉,然后穿过电缆,安装在屋顶,最后将电缆依次穿过垫片、密封圈直至接线盒内(预留出一定长度的电缆方便接线),再将灯体与接头拧紧,拧紧紧定螺钉。
   3、将三芯电缆线的一端分别接入盒内的有 L'、 N'和接地标识处,再用电缆压板压紧电缆,并用紧固螺钉固定,然后装上侧板,拧紧螺钉。
   4、最后把三芯电缆线的另一端按防爆要求接通220V电源。
   5、更换灯泡时,先切断电源,然后用内六角扳手卸下壳体上的紧定螺钉,用大螺丝刀或其他工具旋松灯盖6圈,再用手小心将灯盖缓慢卸下,旋下旧灯泡换上新灯泡。

1).严禁带电打开灯具;
2).拆卸灯盖时,灯盖与灯壳快脱离时小心操作。
